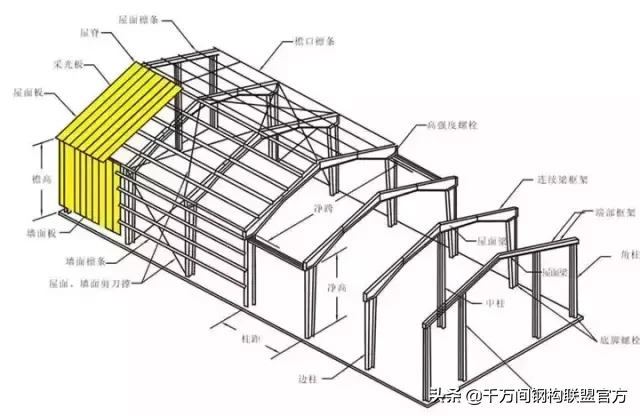

 钢结构

由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。

纯干货!20张图片教你分分钟看懂“钢结构”


※ 钢结构图

用来表示钢结构的图样。

※ 型钢

型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。

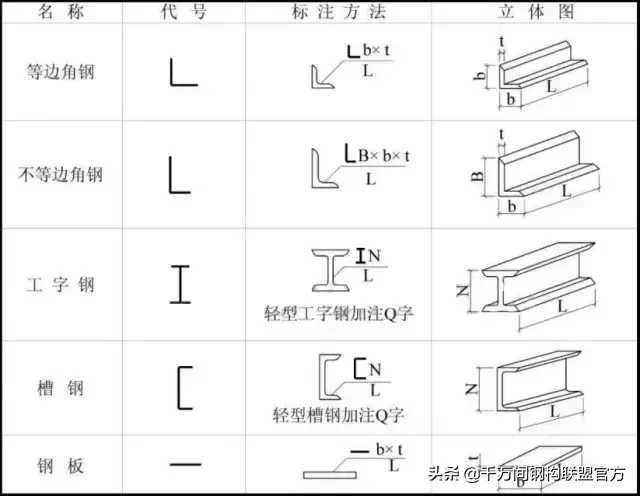

★ 型钢的代号及标注

纯干货!20张图片教你分分钟看懂“钢结构”


★ 钢结构中型钢的连接方法

※ 焊接

※ 铆接

※ 螺栓连接

一、焊接

将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

1、焊缝类型及其符号

※ 坡口焊缝

※ 贴角焊缝

※ 塞焊缝

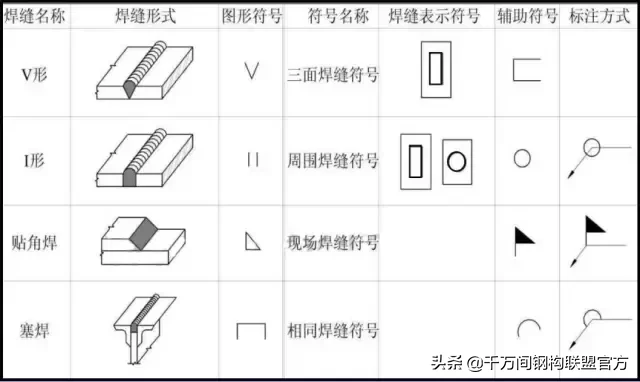

★ 焊缝的图形符号和辅助符号

纯干货!20张图片教你分分钟看懂“钢结构”

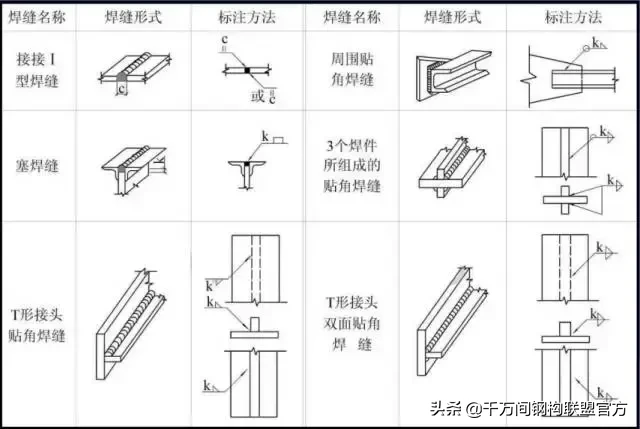

2、焊缝的标注

在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

纯干货!20张图片教你分分钟看懂“钢结构”

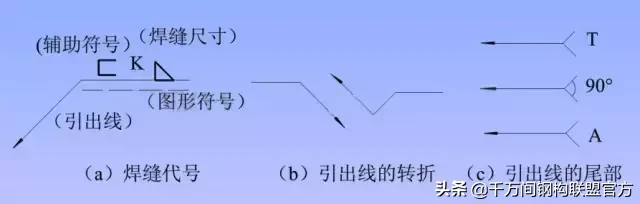

★ 焊缝的标注方法

纯干货!20张图片教你分分钟看懂“钢结构”

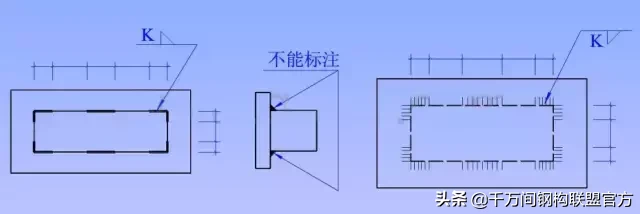

★ 焊缝不连续时的画法及标注

当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线

纯干货!20张图片教你分分钟看懂“钢结构”


二、铆接

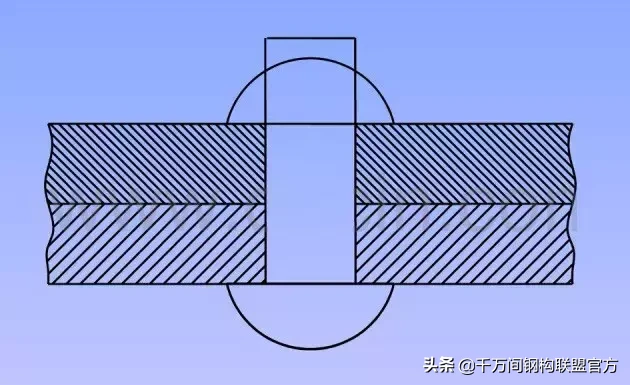

用铆钉将两块或两块以上的钢板连接在一起

纯干货!20张图片教你分分钟看懂“钢结构”


★ 铆接分类

※ 工厂连接

※ 现场连接

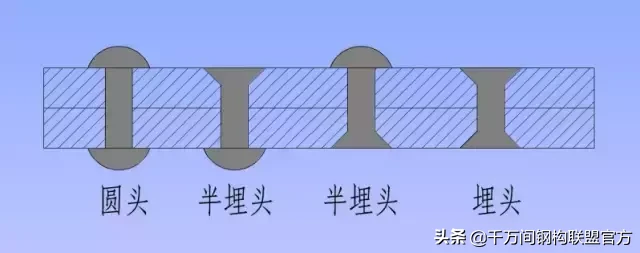

★ 铆钉类型

纯干货!20张图片教你分分钟看懂“钢结构”


三、螺栓连接

※ 焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接

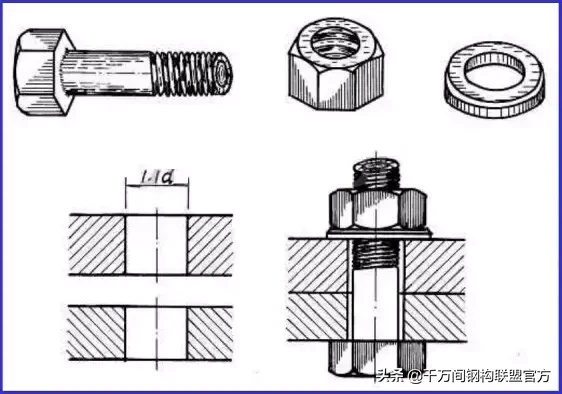

※ 连接方法

纯干货!20张图片教你分分钟看懂“钢结构”

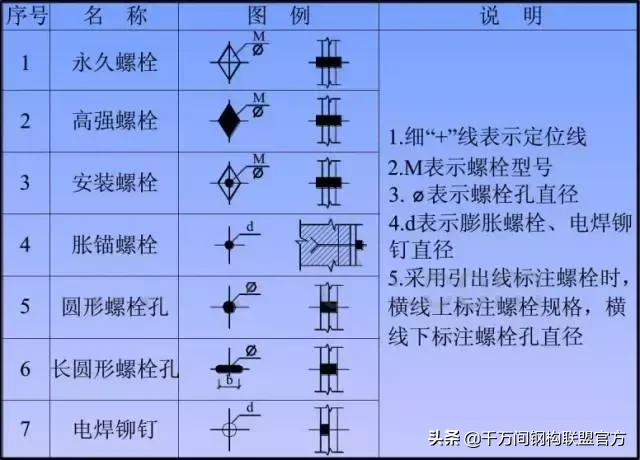

★ 螺栓、孔、电焊铆钉图例

纯干货!20张图片教你分分钟看懂“钢结构”


钢梁结构图

概述

钢梁常用于大、中跨度桥梁中

钢梁的种类

※ 钢板梁

※ 钢桁梁

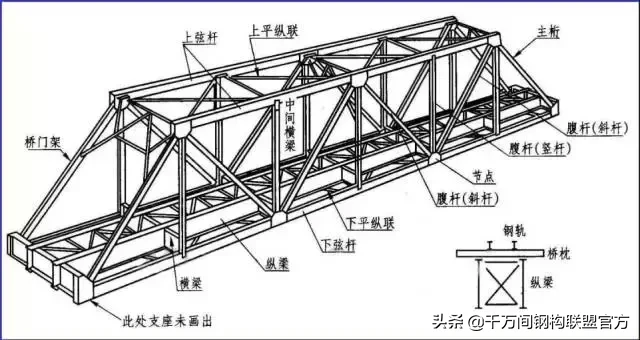

★ 下承式简支栓焊梁

纯干货!20张图片教你分分钟看懂“钢结构”


★ 钢梁结构图的内容

※ 设计轮廓图

※ 节点图

※ 杆件图

※ 零件图

★ 设计轮廓图
